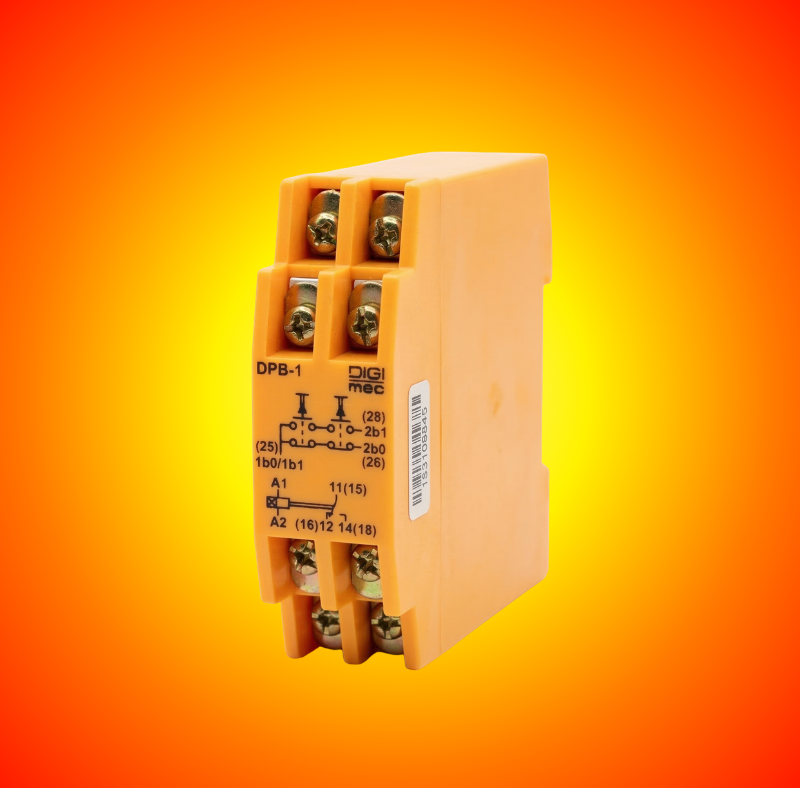

Relé DPB-1 Digimec
Relé de protección bimanual
El relé de control bimanual DPB-1 se desarrolló para aplicaciones industriales donde la seguridad, la repetibilidad y la fiabilidad son fundamentales para garantizar el uso continuo de estos dispositivos en las condiciones de trabajo más exigentes. Se accionan mediante pulsadores y requieren el uso simultáneo de ambas manos por parte del operador para su activación. Montados en carcasas de plástico compactas y robustas para una instalación segura en cuadros eléctricos, cuentan con un sistema de montaje sencillo mediante rieles DIN o tornillos (con un adaptador opcional para carcasas J y D).
Operación:
El relé de salida activa sus contactos únicamente cuando se pulsan ambos botones de control conectados al dispositivo en un intervalo de 0,3 segundos o menos. Si se supera este intervalo, será necesario volver a activarlo. Si se interrumpe o se suelta alguno de los botones, el relé se desactivará y se requerirá una nueva orden.
Alimentación (+10% -15%) | 24 V CC / 24, 110, 220, (110-220) V CA (especificar) |
Frecuencia de red | 50 - 60 Hz |
Consumo | 3 VA (aproximadamente) |
relé de salida | Carga resistiva máxima de 5 amperios y 250 V CA. |
Material de contacto | AgCdO |
Duración del contacto | Mecánico (sin carga): 10.000.000 de operaciones Eléctrico (con carga resistiva): 1.000.000 de operaciones |
Temperatura ambiente | Temperatura de funcionamiento: de 0 a 50 °C Temperatura de almacenamiento: -10 a 60 °C |
Humedad relativa de trabajo | Del 20 al 90% sin condensación |
Material de la caja | Termoplástico |
Grado de protección del caso | IP 51 |
Grado de protección en las terminales | IP 20 |
Capacidad terminal | Cable: 2,5 mm² Cable: 2,5 mm² Conductor con terminal: 2,5 mm² Par de apriete: 0,5 a 0,6 Nm |
Fijación | Carril DIN de 35 mm o tornillo (con accesorio para cajas J y D) |

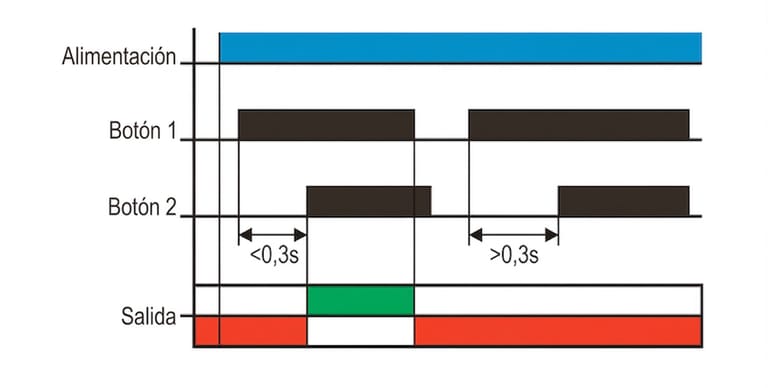

Diagrama de funcionamiento
