ESM-4420
Controlador de temperatura

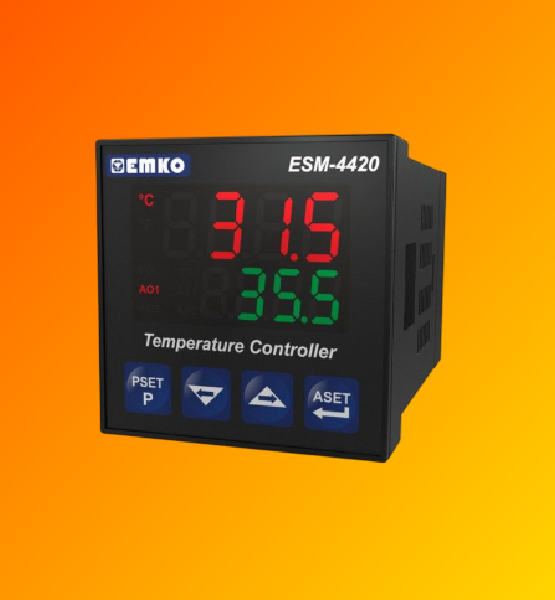

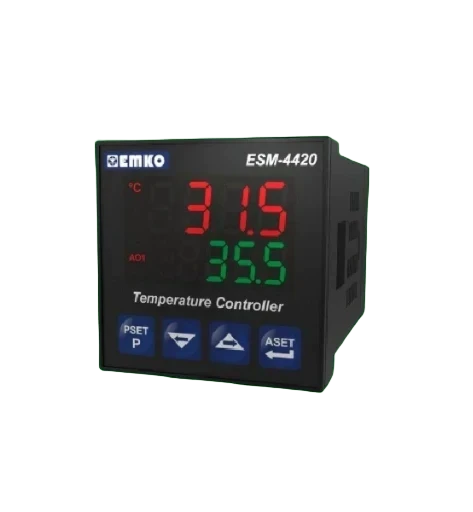

El EMKO ESM-4420 es un controlador digital de temperatura compacto (48×48 mm, 1/16 DIN) con entrada universal para sensores termopar (J, K, R, S, T) o RTD Pt100, y control configurable ON/OFF o PID. Ofrece alta precisión, dos salidas a relé y una salida SSR opcional, siendo ideal para procesos térmicos que requieren estabilidad y respuesta rápida.
Características principales
Control ON/OFF, P, PI, PD o PID seleccionable.
Autocalibración (Self-Tune) por respuesta escalonada.
Funciones de calentamiento o enfriamiento configurables.
Entradas universales: termopares J, K, R, S, T o RTD Pt100.
Dos salidas a relé (5 A/250 V AC) configurables como control o alarma.
Salida SSR driver (12 V máx., 24 mA máx.) para control proporcional.
Pantallas LED dobles (PV roja / SV verde) de 4 dígitos.
Auto-compensación de unión fría y filtro digital interno.
Protección frontal IP65 / NEMA 4X.
Función de soft-start y protección por contraseña.
Cumple directivas CE y EN 61010-1 / EMC.
Características eléctricas
Parámetro | Valor |
|---|---|
Alimentación | 230 V AC ±15 % · 115 V AC ±15 % · 24 V AC/DC (–15 % /+10 %) |
Consumo | 3 VA |
Rango de medición | –200 °C a +1700 °C (según tipo de sensor) |
Precisión | ±0,25 % del rango total |
Entradas | TC (J, K, R, S, T), RTD Pt100 (2 o 3 hilos) |
Salidas | 2 × Relé (5 A/250 V AC) · 1 × SSR (12 V máx., 24 mA) |
Modo de control | ON/OFF o PID (proporcional, integral, derivativo) |
Funciones de alarma | Alta, baja, desviación alta/baja, banda o rango |
Temperatura de operación | 0 a 50 °C |
Humedad admisible | ≤ 90 % sin condensación |
Protección | IP65 frontal / IP20 posterior |

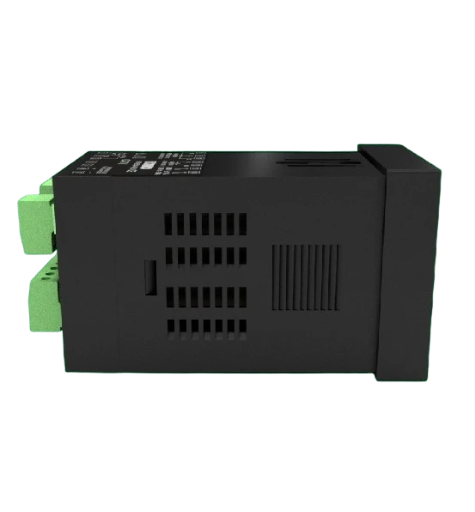

Dimensiones | 48 × 48 × 95 mm (corte 46 × 46 mm) |
Peso | ≈ 0,22 kg |
Aplicaciones típicas
Hornos eléctricos, muflas y hornos de laboratorio.
Sistemas de calefacción industrial y resistencias eléctricas.
Equipos de refrigeración y cámaras térmicas.
Extrusoras plásticas, moldes y prensas térmicas.
Procesos químicos, textiles y de maquinaria industrial.
Control de temperatura en líneas automáticas o de ensayo.
