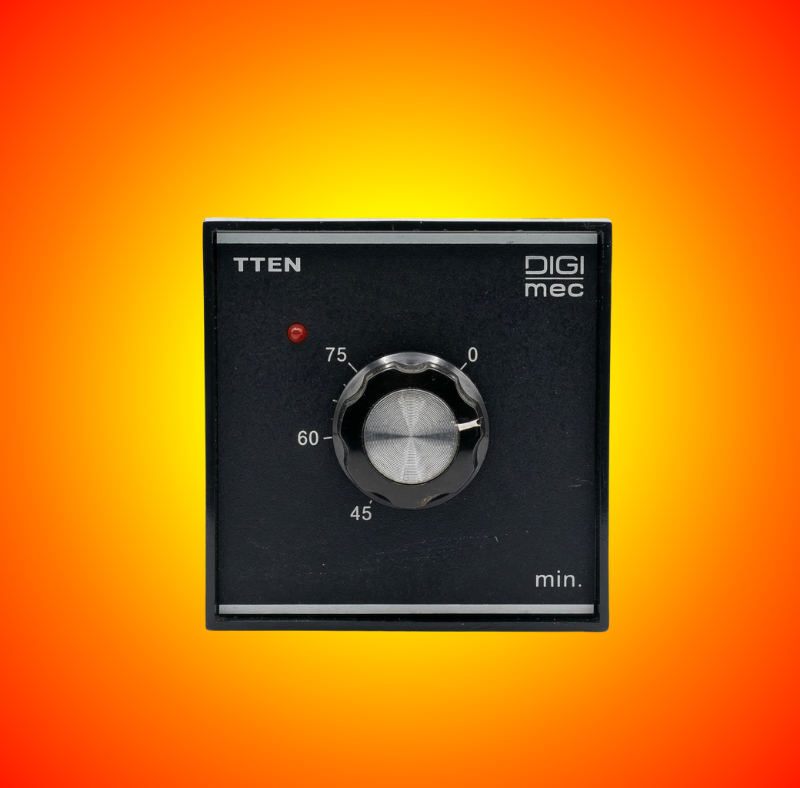

Temporizador Analógico TTEN
Control de tiempo preciso para equipos eléctricos
El temporizador Digimec TTEN-1 es un dispositivo electromecánico, alimentado por un motor síncrono, con intervalo ajustable y lectura de tiempo mediante el botón frontal.
PRINCIPALES APLICACIONES
Se utilizan en procesos no repetitivos y de larga duración donde es necesario controlar el tiempo acumulado y donde no es posible reiniciar el proceso en caso de un corte de energía. Algunos ejemplos de estas aplicaciones son los baños de galvanoplastia, los hornos de tratamiento térmico, los hornos de cerámica, etc.
Operación

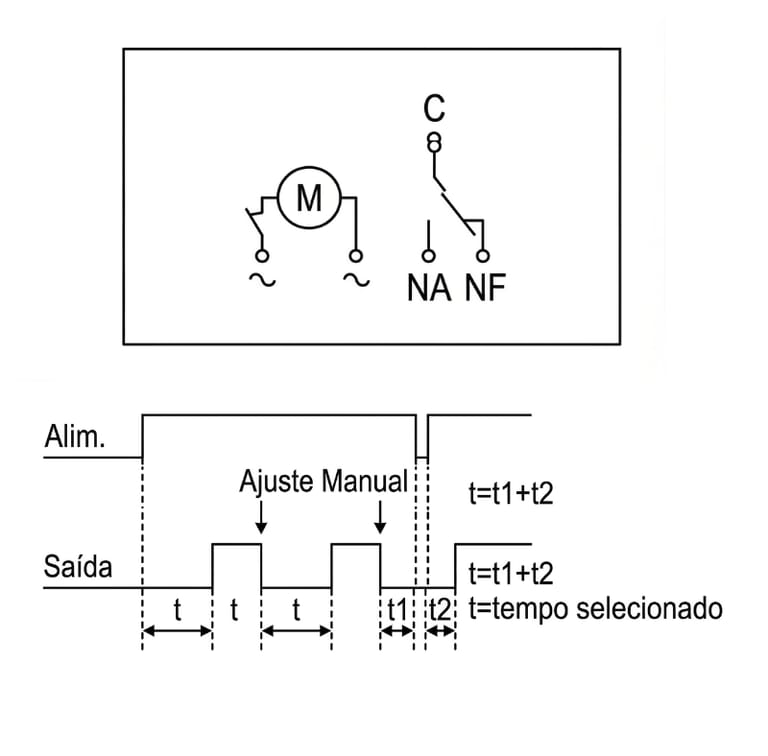

El microinterruptor de salida conmuta sus contactos tras el intervalo de tiempo seleccionado en la escala del dispositivo. Un segundo microinterruptor apaga el motor tras la conmutación del circuito de carga para proteger el dispositivo del desgaste de sus piezas móviles. El retorno es manual, lo que significa que se debe seleccionar un nuevo intervalo de tiempo para cada ciclo de temporización.
Datos técnicos
Alimentos (+10% -15%) | 110 o 220 V CA (especificar) |
Frecuencia de red | 50 o 60 Hz (especificar) |
Consumo | 3 VA |
Escalas a 60 Hz | 120 seg / 4 - 8 - 16 - 30 - 60 - 120 min / 4 - 8 - 16 - 24 h (especificar) |
Escalas a 50 Hz | 150 seg / 5 - 10 - 20 - 35 - 75 - 150 min / 5 - 10 - 20 - 30 h (especificar) |
Precisión de la escala | ± 2% de la escala completa |
Precisión de repetibilidad | ± 1% de la escala completa |
Contactos salientes | 5 A máx. con carga resistiva de 250 V CA |
Temperatura ambiente | De 0 a +50ºC |
