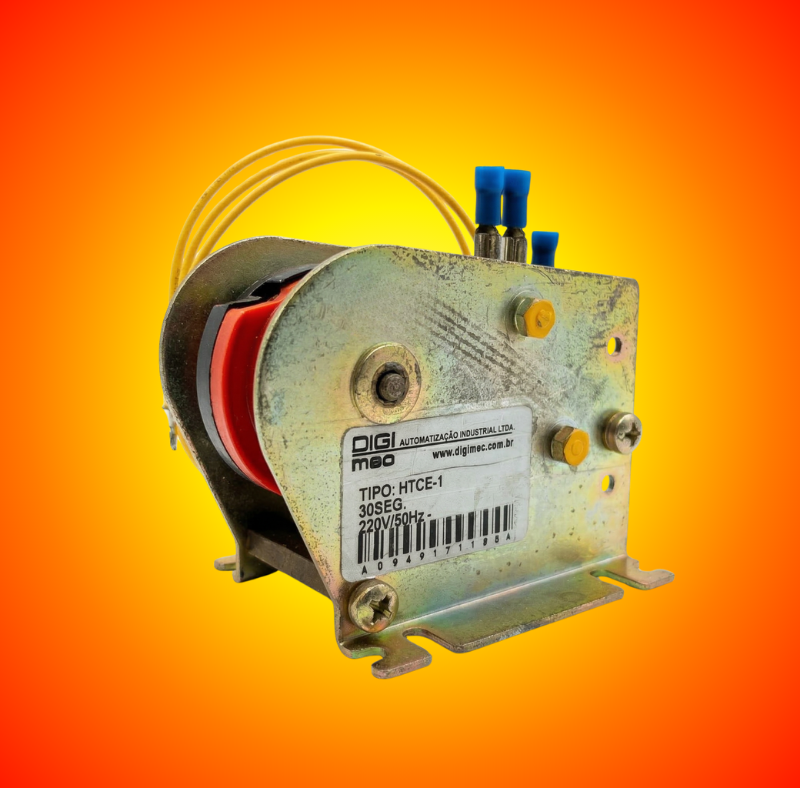

Temporizador HTCE-1 DIGIMEC
TEMPORIZADOR CICLICO ELECTROMECANICO

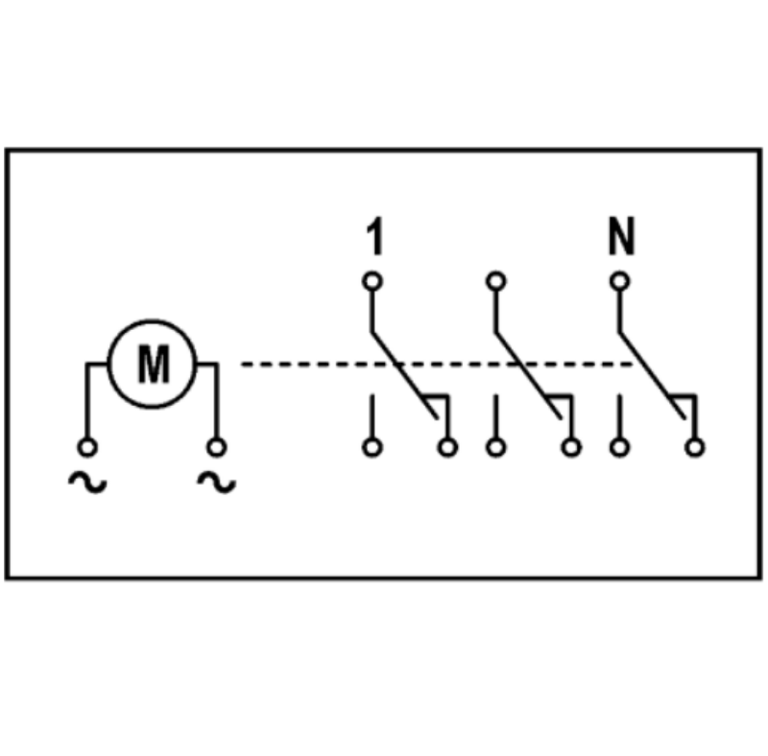

Los dispositivos de la serie HTCE poseen un micromotor síncrono que mueve un eje sobre el cual están montadas una o más levas. El eje con las levas gira continuamente mientras el motor esté energizado. El ajuste de cada par de levas, individualmente, determina el punto de accionamiento de su respectivo microinterruptor lo que, en conjunto, establece una secuencia de conmutación de circuitos eléctricos.
Tipo HTCE
El microinterruptor estará libre (contactos en posición de reposo) mientras su elemento de accionamiento se encuentre en la apertura determinada por su par de levas.
Esta apertura se ajusta deslizando una leva sobre la otra por medio de un tornillo sin fin y puede regularse del 2 al 100% del total del ciclo.
Datos Técnicos
Especificación | Detalle |
Alimentación (-15% +10%) | 110 o 220 Vca (especificar) |
Frecuencia de red | 50 - 60 Hz |
Contactos de salida | HTCA, HTCU y HTCJ: 10A máx. 250Vca (carga resistiva) HTCE: 5A máx. 250Vca (carga resistiva) |
Tiempo de ciclo | HTCA, HTCE y HTCU: Bajo pedido HTCJ: Según el equipo del cliente |
Ajuste de tiempo | HTCA, HTCE y HTCJ: 2 a 100% HTCU: 4 a 100% |
Número de contactos | HTCA, HTCE, HTCJ y HTCU: Bajo pedido |
Temperatura ambiente | Trabajo: 0 a 50 °C Almacenamiento: 0 a +60 °C |
